Tout gentil qu’il soit, il est parfois utile de laisser le chien dont on a la garde au sous-sol, ne serait ce que pour éviter des dégats dans la maison.
Mais voilà, la porte du sous-sol est coulissante et un coup de patte suffit à l’ouvrir…

FreeCAD a été utilisé pour la modélisation 3D d’un loquet, pour “verrouiller” la porte.

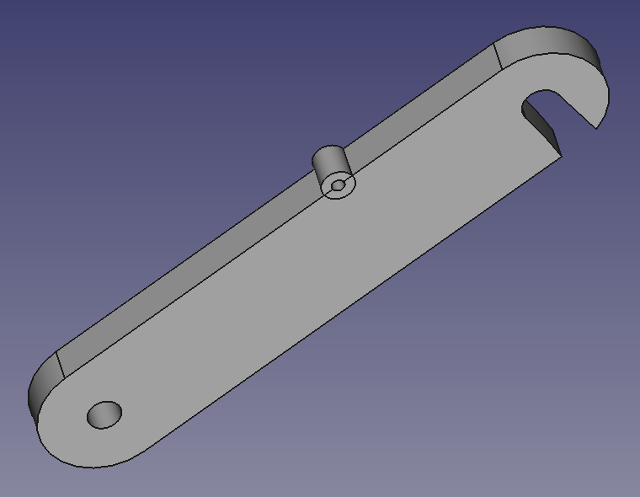

Voici le loquet

  • Un anneau permet de fixer une ficelle servant à soulever le loquet lorsque l’on se trouve de l’autre coté de la porte. Loquet

Le loquet en situation

  • L’écrou sur la ficelle sert à lester le loquet.
  • Un trou sur la parroie permet de faire passer la ficelle de l’autre coté.
  • De simples vis M5 à tête plate servent à fixer le loquet et créer l’ergot de blocage.
    Télécharger le fichier FreeCAD du loquet.

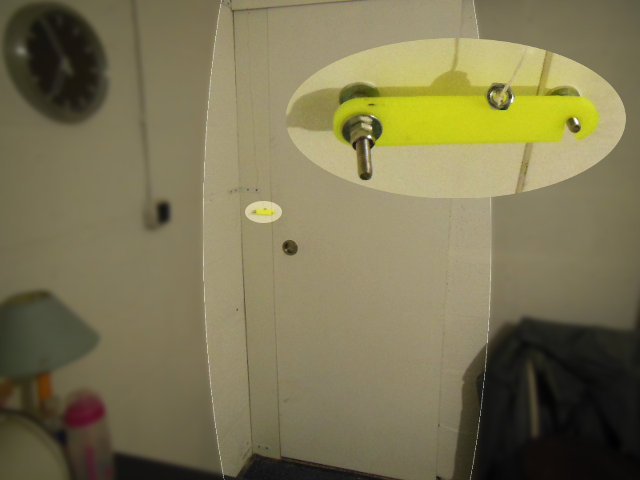

    Loquet en place
