Le père Noël m’a offert un feu arrière de vélo de haute technologie… chinoise. :-)
Malheureusement les supports de fixation proposés ne sont pas utilisables sur mon vélo.
La potence de selle a un diamètre trop faible, mes sacoches masquent la projection des traits au sols et le porte bagage n’est pas “standard”.

Voila une bonne raison de rendre utile mon imprimante 3D. ;-)
J’utilise FreeCAD pour la modélisation du support.
J’ai souhaité réalisé un support idoine le plus simple possible, en une seule pièce.

Voici mon prototype

  • trop court. (rendant difficile le retrait de la batterie)
  • il manque un blocage en rotation de l’écrou…
  • a cassé à la deuxième mise en place… (il restait utilisable malgré tout)

Prototype

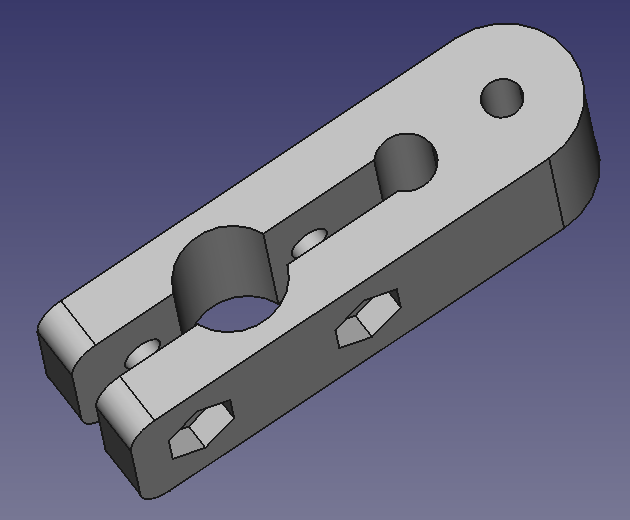

La version finale

  • les trois vis sont du M4
  • le diamètre sur le porte bagages fait 11 mm

Support final

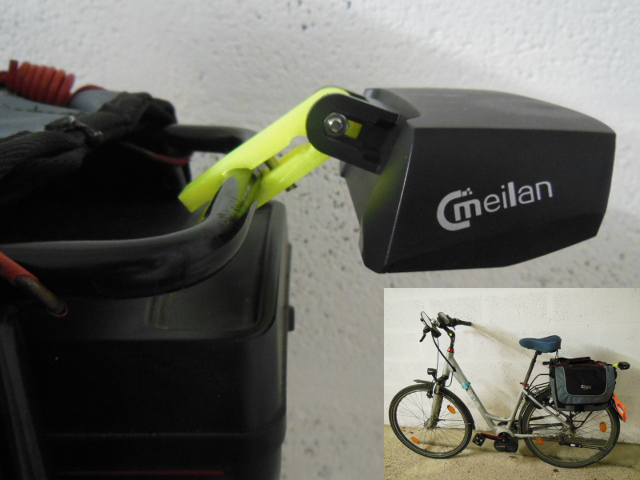

Le support en situation
Télécharger le fichier FreeCAD du support.
Support en place
